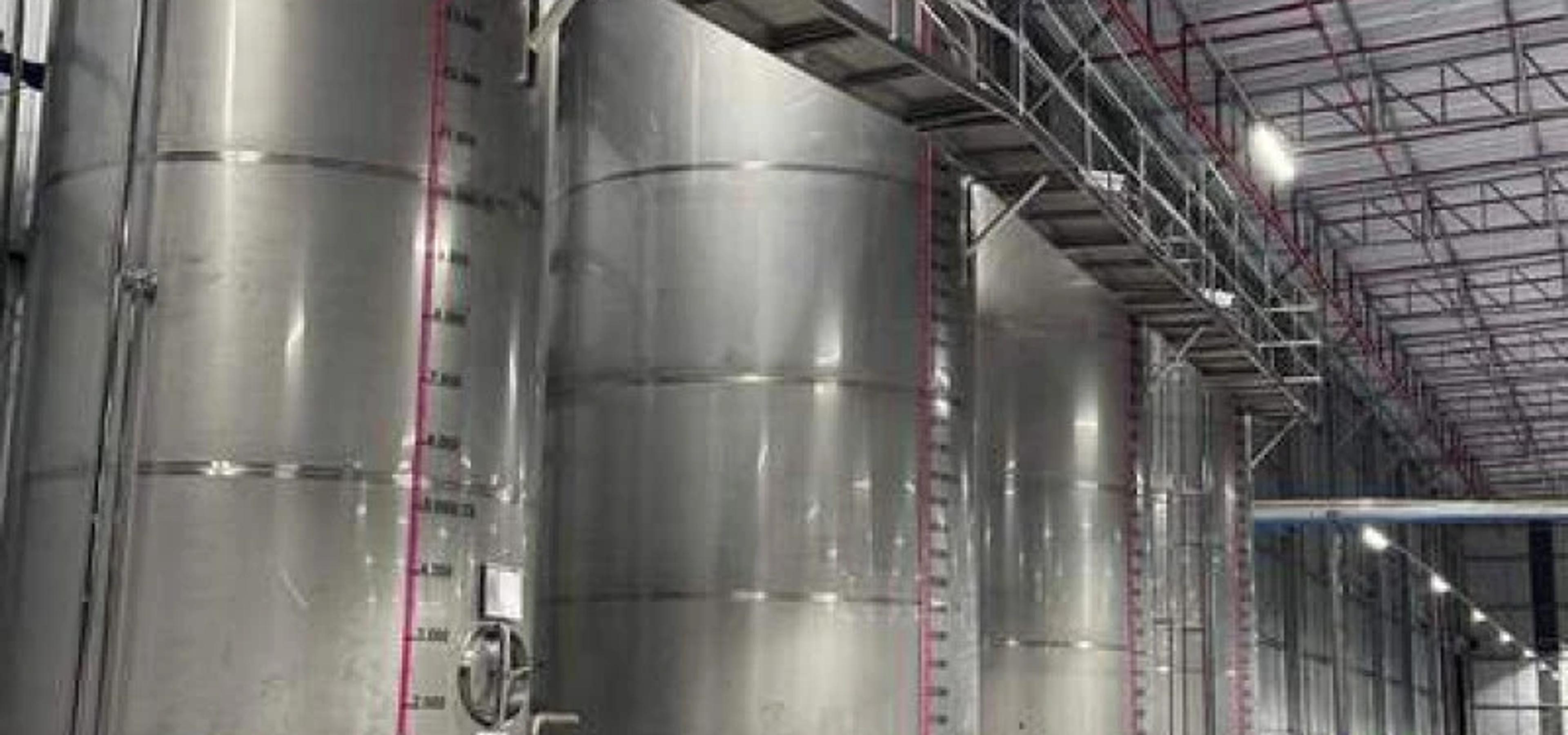

Tanques Reservatórios de Inox

O que é e para que serve

Um tanque reservatório de inox é um recipiente atmosférico para armazenar líquidos entre etapas do processo produtivo. Ele não aquece, não resfria e não movimenta o produto: guarda. É por isso que a decisão de compra gira em torno de três variáveis — capacidade, liga do aço e como o líquido entra e sai —, e não em torno de acessórios.

A MXM fabrica reservatórios de 500 a 70.000 litros em aço inoxidável AISI 304, com chapa dimensionada pela capacidade e projeto aprovado em 3D antes de a primeira chapa ser cortada. Todos são de pressão atmosférica: trabalham abertos para a atmosfera pela boca superior, sem vaso de pressão e sem a exigência documental que acompanha equipamentos pressurizados.

Aplicações por indústria

O reservatório é o equipamento mais transversal da linha, porque quase toda indústria que processa líquido precisa de um pulmão entre duas etapas.

• Vinícolas e bebidas: armazenagem de vinho, suco e mosto antes do engarrafamento, e água tratada para a linha de lavagem. Na Serra Gaúcha é a aplicação mais comum.
• Cervejarias e destilarias: água cervejeira, cachaça em espera antes do envase e recirculação de solução de limpeza.
• Alimentos e laticínios: leite cru, soro, calda de açúcar, salmoura e óleo. É onde a exigência sanitária de acabamento aparece com mais força.
• Química e industrial: ácidos diluídos, soluções de processo e água desmineralizada. Aqui a escolha da liga deixa de ser preferência e passa a ser cálculo de compatibilidade.

Materiais e acabamentos disponíveis

O aço é AISI 304 na linha de catálogo, com certificado de autenticidade que acompanha o equipamento — é o documento que prova a composição da chapa, e vale guardar para auditoria.

A espessura acompanha a capacidade, porque a pressão na parede cresce com a coluna de líquido:

• 1,5 mm nas capacidades até 3.000 litros
• 2 mm de 10.000 a 50.000 litros
• 2,5 mm de 60.000 a 70.000 litros

O acabamento externo padrão é 2B, o laminado fosco original da chapa, que resiste bem e não exige manutenção estética. Para ambientes onde a limpeza é inspecionada visualmente, existe a opção de polimento.

Sobre a escolha entre 304 e 316: o 316 leva molibdênio, o que lhe dá resistência bem maior a cloretos. Se o processo envolve salmoura, água do mar, hipoclorito de sódio como sanitizante ou ácidos com cloro, o 316 é o correto — no 304, o cloreto ataca localmente e abre pite. Para vinho, cerveja, cachaça, leite, suco e água, o 304 é a liga adequada e é o que o mercado usa.

Como dimensionar

Comece pelo volume útil, não pelo nominal. Um reservatório precisa de folga acima do nível de trabalho, e a capacidade nominal considera o volume geométrico até perto da boca.

Depois olhe para o pé-direito e para a porta. Nas capacidades altas a MXM aumenta a altura antes do diâmetro: o tanque de 30.000 litros tem 2,76 m de diâmetro por 5 m de altura, e o de 70.000 chega a 8,75 m de altura com o mesmo diâmetro de 3,20 m dos de 40.000 e 50.000. Isso economiza área de piso, mas exige conferir altura livre do galpão e o gabarito do transporte até o local.

O terceiro ponto é o acesso. Acima de 5.000 litros os tanques saem com boca de visita oval de 480 × 380 mm, que é o que permite entrar para inspeção e limpeza manual. Abaixo disso, a boca superior redonda de 400 mm atende inspeção mas não entrada de pessoa.

Por último, as conexões. O padrão é duas saídas em niple BSP — 1" nas capacidades menores, 2" a partir de 5.000 litros — mais uma luva BSP 1/2" no costado para dreno. Posição e bitola são definidas no projeto, e é mais barato acertar isso no desenho do que adaptar depois.

Se preferir chegar com a configuração já montada, o Monte seu Tanque percorre capacidade, teto, fundo, apoio, escada, boca de visita e acabamento e devolve um orçamento. Para comparar capacidades e preços publicados, o catálogo de produtos traz as 15 capacidades com ficha técnica completa.

Higienização e manutenção

Inox não é autolimpante: ele resiste à corrosão porque tem uma camada passiva de óxido de cromo, e essa camada se recompõe sozinha desde que a superfície esteja limpa e em contato com oxigênio. Sujeira orgânica aderida é o que impede a repassivação.

Na prática, o ciclo é o CIP — limpeza sem desmontar o equipamento: enxágue com água, solução alcalina para remover carga orgânica, enxágue, solução ácida para remover incrustação mineral, enxágue final e sanitizante. Em tanque de armazenagem sem agitação o ciclo é mais curto do que em tanque de processo.

Dois cuidados que decidem a vida útil do equipamento:

• Não use palha de aço, escova de aço carbono ou ferramenta que já tocou aço comum. A partícula de ferro que fica na superfície oxida e mancha o inox — é ferrugem de contaminação, não do inox.
• Não deixe sanitizante clorado em contato prolongado, sobretudo em 304. Cloro parado é a principal causa de pite em tanque bem especificado.

A MXM presta instalação e manutenção e faz vistoria de solda e acabamento em equipamento já instalado.

Normas e documentação técnica

O que acompanha o equipamento é o certificado de autenticidade do aço, que declara a composição da chapa, e o projeto 3D aprovado antes da fabricação, que serve como registro do que foi contratado.

Sobre o marco regulatório aplicável a este tipo de tanque, três pontos são úteis na hora de especificar:

• Vaso de pressão: reservatório atmosférico não é vaso de pressão, e por isso não entra no escopo da NR-13 nem exige código de vaso pressurizado. Se o seu processo prevê pressão interna ou vácuo, avise no orçamento — o projeto muda de natureza.
• Contato com alimento: o aço inoxidável austenítico da série 300 é material aceito para contato com alimentos, e a exigência prática recai sobre acabamento e ausência de frestas onde resíduo acumule. Processos sob inspeção do MAPA ou da ANVISA podem pedir documentação adicional do equipamento — confirme com o seu responsável técnico o que a sua planta precisa apresentar.
• Acesso e segurança: escadas, plataformas e guarda-corpos que servem o tanque respondem às normas de segurança do trabalho aplicáveis a trabalho em altura, e não ao tanque em si. Essa parte é a linha de plataformas, passarelas e escadas.

Para levantamento de requisitos do seu processo, fale com a engenharia.
